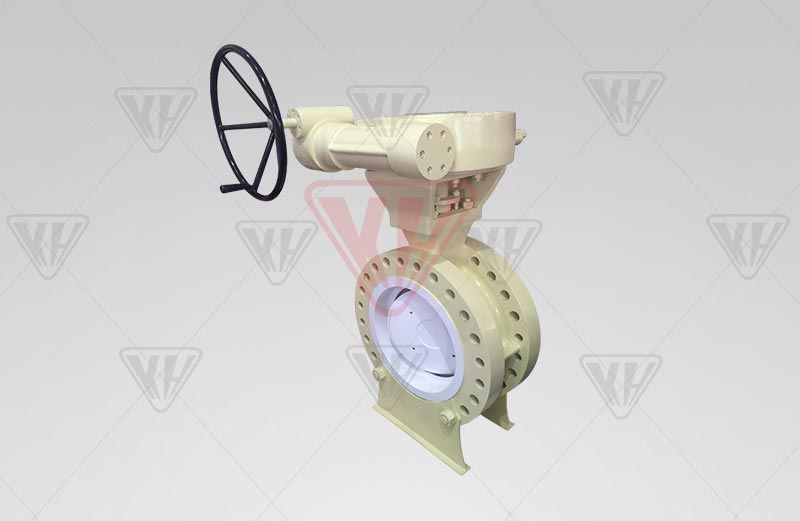

公称通径：：DN40~1400mm
压力规模：：PN0.6～2.5MPa
事情温度：：≤800℃
主体材质：：04 、、、316 、、、CF8等
适用介质：：水 、、、蒸汽 、、、油品 、、、空气 、、、电力 、、、尘气 、、、硝酸等侵蚀性介质
传动形式：：蜗轮传动 、、、气动 、、、液动 、、、电动
设计标准：：JB/T 8527 、、、GB/T 12238
结构长度：：GB/T 12221
毗连标准：：GB/T 9113 、、、JB/T 74
压力试验：：GB/T 13927 、、、JB/T 9092
高温高压硬密封蝶阀适用规模
本阀门适用于高中低压，，，高温 、、、低温的管道中作闭路密封装置 、、、节约装置和调理装置。普遍用于石油 、、、化工 、、、冶金 、、、矿山 、、、电力 、、、能源 、、、交通 、、、农田 、、、水力 、、、修建等行业。特殊适用密封性较为严酷的工况，，，例如煤气管道上，，，也适用于水 、、、蒸汽 、、、油品 、、、空气 、、、电力 、、、尘气 、、、硝酸等侵蚀性介质。
高温高压硬密封蝶阀结构特点
双向金属密封蝶阀是我公司在引进外洋先进手艺的基础上，，，经由刷新完善，，，接纳细密的弹性密封圈与经由抛光的蝶板接触，，，普遍应用于冶金 、、、石油化工 、、、空气以及给排水和市政建设等工业管道上作调理和截流装置使用。
1 、、、结构尺寸短 、、、体积小 、、、重量轻 、、、操作轻盈；
2 、、、接纳半轴结构，，，蝶板接纳桁架结构，，，强度高 、、、过流面积大 、、、流阻小 、、、节约能源；
3 、、、接纳偏心结构，，，实现蝶板在开启瞬间即疏散，，，关闭接触即密封的效果，，，抵达延伸寿命，，，密封性能理想的目的；
4 、、、密封面选用不锈钢制作，，，具有金属密封和弹性密封的双重优点，，，无论在低温顺高温的情形下，，，均具有优良的密封性能，，，耐侵蚀性能 、、、使用寿命长的特点；
5 、、、具有双向密封功效，，，装置中不受介质流向的限制（若只需控制单向介质，，，应优先接纳有利于密封的装置偏向装置），，，也不受空间位置的影响，，，可在任何偏向装置。
高温高压硬密封蝶阀主要手艺参数
|
公称通径(mm) |
DN40~1400 |
|
公称压力(MPa) |
PN16 |
|
阀门质料 |
304 、、、316 、、、CF8等 |
|
适用介质 |
水 、、、蒸汽 、、、油品 、、、空气 、、、电力 、、、尘气 、、、硝酸等侵蚀性介质 |
|
适用温度(℃) |
≤800℃ |
|
设计制造 |
JB/T 8527 、、、GB/T 12238 |
|
结构长度 |
GB/T 12221 |
|
毗连法兰 |
GB/T 9113 、、、JB/T 74 |
|
压力试验 |
GB/T 13927 、、、JB/T 9092 |
|
传动方式 |
蜗轮传动 、、、气动 、、、液动 、、、电动 |
高温高压硬密封蝶阀常用规格尺寸：：
|
公称通径DN |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
||
|
2" |
50 |
108 |
152 |
120.5 |
92 |
16 |
4-19 |
|
2.5" |
65 |
112 |
178 |
139.5 |
105 |
18 |
4-19 |
|
3" |
80 |
114 |
190 |
152.5 |
127 |
19 |
4-19 |
|
4" |
100 |
127 |
229 |
190.5 |
157 |
27 |
8-19 |
|
5" |
125 |
140 |
254 |
216 |
186 |
27 |
8-22 |
|
6" |
150 |
140 |
279 |
241.5 |
216 |
26 |
8-22 |
|
8" |
200 |
152 |
343 |
298.5 |
270 |
29 |
8-22 |
|
10" |
250 |
165 |
406 |
362 |
324 |
31 |
12-25 |
|
12" |
300 |
178 |
483 |
532 |
381 |
32 |
12-25 |
|
14" |
350 |
190 |
533 |
476 |
413 |
35 |
12-29 |
|
16" |
400 |
216 |
597 |
540 |
470 |
37 |
16-29 |
|
18" |
450 |
222 |
635 |
578 |
533 |
40 |
16-32 |
|
20" |
500 |
229 |
699 |
635 |
584 |
43 |
20-32 |
|
24" |
600 |
267 |
813 |
750 |
692 |
48 |
20-35 |
|
28" |
700 |
292 |
927 |
864 |
800 |
71 |
28-35 |
|
32" |
800 |
318 |
1060 |
978 |
914 |
81 |
28-41 |
|
36" |
900 |
330 |
1168 |
1086 |
1022 |
90 |
32-41 |
|
40" |
1000 |
410 |
1289 |
1200 |
1124 |
90 |
36-41 |
