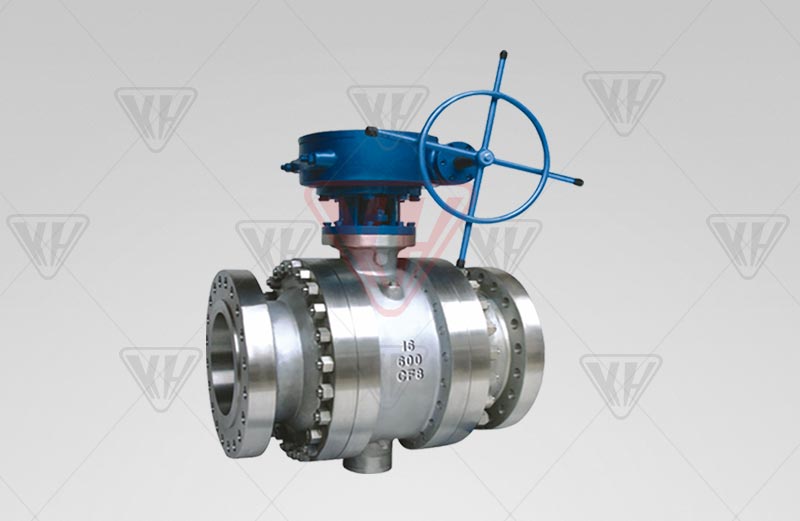

不锈钢蜗轮牢靠球阀
2019522141154116
产品型号：：：Q347F
公称通径：：：DN32~700mm
公称压力：：：PN1.6~4.0MPa
事情温度：：：-28～300℃
设计制造：：：GB12237-89 、、、API 6D 、、、JPI7S-48
法兰尺寸：：：JB79-59 、、、SH3406 、、、GB9113 、、、HG20592-97 、、、ANSIB16.5 、、、JIS B 2212-2214
结构长度：：：GB12221-89 、、、ANSI B 16.10 、、、JIS B2002
试验与磨练：：：GB/T13927-89 、、、JB/T9092-99 、、、API 598
产品详情

产品用途：：：
       适用于事情温度-28～300℃的石油 、、、化工 、、、火力电站等种种工况的管路上 ，，，切断或接通介质。。。适用介质为：：：水 、、、蒸汽 、、、油品 、、、硝酸 、、、醋酸 、、、尿素等侵蚀性和强氧化性介质。。。操作方式有：：：手动 、、、气动 、、、电动 、、、液动和气液联动等。。。


 产品结构特点：：：
 1 、、、使用寿命长 、、、密封环选用自润滑聚四氟乙烯质料。。。球体与密封环微摩擦 ，，，有用提高使用寿命。。。
 2 、、、体积小 ，，，重量轻 ，，，易于装置保养。。。
 3 、、、牢靠球阀结构可恣意偏向装置与管路的任何部位。。。
 4 、、、V型接叠轴向填料 ，，，抵达防腐A级密封。。。



压力试验：：：

公称压力 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
气密封试验

0.4-0.7



主要零件质料及性能：：：

阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀座

聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL

垫片

聚四氟乙烯PTFE不锈钢/柔性石墨/齿形垫片

阀杆座

聚四氟乙烯PTFE不锈钢/柔性石墨

填料

聚四氟乙烯PTFE增强柔性石墨

填料压盖 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度

-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)

介质 水蒸汽油品

硝酸类

强氧化介质

醋酸类

尿素类



规格主要尺寸：：：

1.6MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法兰
RF

Q347F

16C

16P

16R

32 140 135 100 78 16 4-18 30 85 160
40 165 145 110 85 16 4-18 32 95 230
50 178 160 125 100 16 4-18 43 107 230
65 190 180 145 120 18 4-18 70 142 400
80 203 195 160 135 20 8-18 110 152 400
100 305 215 180 155 20 8-18 150 178 500
125 356 245 210 185 22 8-18 200 252 500
150 394 280 240 210 24 8-23 230 278 600
200 457 335 295 265 26 12-23 260 395 600
250 533 405 355 320 30 12-25 283 480 800
300 610 460 410 375 30 12-25 380 585 800
350 686 520 470 435 34 16-25 425 625 800
400 762 580 525 485 36 16-30 492 720 800
500 914 705 650 608 44 20-34 555 840 830
600 1067 840 770 718 48 20-41 675 1050 830
700 1245 910 940 788 50 24-41 850 1150 830



2.5MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法兰
RF

Q347F

25

25P

25R

32 180 135 100 78 18 4-18 30 85 160
40 190 145 110 85 18 4-18 32 95 230
50 216 160 125 100 20 4-18 43 107 230
65 241 180 145 120 22 8-18 70 142 400
80 283 195 160 135 22 8-18 110 152 400
100 305 230 190 160 24 8-23 150 178 500
125 381 270 220 188 28 8-25 200 252 500
150 403 300 250 218 30 8-25 230 278 600
200 502 360 310 278 34 12-25 260 395 600
250 568 425 370 332 36 12-30 283 480 800
300 648 485 430 390 40 16-30 380 585 800
350 762 550 490 448 44 16-34 425 625 800
400 838 610 550 505 48 16-34 492 720 800
500 991 730 660 610 52 20-41 555 840 830
600 1143 840 770 718 56 20-41 675 1050 830
700 1346 955 875 815 60 24-48 850 1150 830



4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2

凸凹法兰
RF

Q347F

40

40P

40R

32 180 135 100 78 66 18 4-18 30 85 160
40 190 145 110 85 76 18 4-18 32 95 230
50 216 160 125 100 88 20 4-18 43 107 230
65 241 180 145 120 110 22 8-18 70 142 400
80 283 195 160 135 121 22 8-18 110 152 400
100 305 230 190 160 150 24 8-23 150 178 500
125 381 270 220 188 176 28 8-25 200 252 500
150 403 300 250 218 204 30 8-25 230 278 600
200 502 375 320 282 260 38 12-30 260 395 600
250 568 445 385 345 313 42 12-34 283 480 800
300 648 510 450 408 364 46 16-34 380 585 800
350 762 570 510 465 422 52 16-34 425 625 800
400 838 655 585 535 474 58 16-41 492 720 800
500 991 755 670 612 576 62 20-48 555 840 830
600 1143 890 795 730 678 62 20-54 675 1050 830
700 1346 995 900 835 768 68 24-54 850 1150 830
