公称通径：：：DN100~1400mm
公称压力：：：PN1.0~1.6MPa
主要材质：：：碳钢WCB/不锈钢CF8
适用介质：：：自然气、、煤气、、液化气、、原油、、重油
适用温度：：：≤425℃
法兰毗连尺寸：：：GB/T 9113.1-2000.ASME/ANSI 16.5
结构长度：：：GB 12221-2005，，，ASNE B16.10
制造和验收：：：GB12237-89，，，API 6D
压力试验按JB/T9092-1999，，，GB/T13927-92，，，AP1598

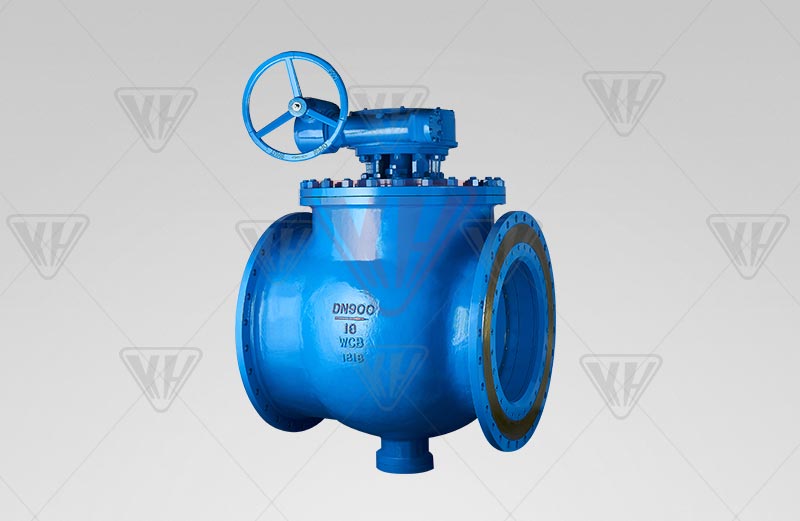

上装偏心半球阀产品简介：：：
上装偏心半球阀适用于污水处理、、纸浆、、氧化铝、、城市采暖供热、、油品、、自然气、、液态固态两相混或容易化学结晶的介质等要求严禁的场合。。可取代：：：通用阀、、油化工专用阀、、燃气专用阀、、料浆专用阀、、煤粉灰渣专用阀等。。
上装偏心半球阀接纳偏心结构原理，，，通过传念头构抵达闸紧、、调理、、关闭的目的。。双偏心结构球阀在开启时球体藏于阀腔内，，，流通载面大，，，关闭时阀芯球面沿阀座渐进，，，具有剪切功效，，，有用地切除结垢障碍，，，实现可靠密封。。
上装偏心半球阀事情原理：：：
本系列球阀是古板球阀富有灵性转变的结晶，，，它是将金属球冠牢靠在偏心球体上，，，通过偏心曲轴的90度旋转，，，实现阀门的启闭，，，与金属球冠密封面接触的金属阀座在轴向和径向浮动，，，以赔偿球冠与阀座的配闸阀。。简朴可靠的结构及有用的密封方式使它不但可以具有优势地替换闸阀，，，并且可适用于不可使用的系统中。。可以推广应用于石油、、化工、、电力和冶金等行业，，，其焦点手艺属海内首创，，，它设计奇异、、结构新颖。。其结构接纳偏心契紧原理通过传念头构抵达闸紧、、调理、、关闭的目的，，，密封副是金属面环带硬面接触密封，，，双偏心结构在开启时阀芯位于藏球室内，，，流通截面大，，，且阀门不被冲洗，，，关闭时阀芯不被冲洗，，，开启时阀芯球面沿阀座渐进，，，有用地切除结垢障碍，，，实现可靠密封。。它对两相混流易结垢固体析出的混流运送特殊有用。。
上装偏心半球阀产品特点：：：
1、、密封严密、、运送有害气体可达零泄露。。
2、、阀门的半球用双金属，，，母材上堆焊差别的合金，，，阀座也作响应堆焊经特殊的处理，，，密封面组合成防腐、、耐磨、、高强度等种种类型，，，知足差别场合需求。。
3、、密封副的阀芯留有赔偿量、、当阀做磨损后，，，关闭时再转动少许，，，任能可靠密封，，，延伸了使用寿命。。别的，，，用户将压紧螺母拧掉，，，调解或替换后阀座仍可用，，，阻止了阀门密封失效后，，，整台报废的误差。。
4、、其结构接纳偏心契紧原理通过传念头构抵达闸紧、、调理、、关闭的目的，，，密封副是金属面环带硬面接触密封，，，双偏心结构在开启时阀芯位于藏球室内，，，流通截面大，，，且阀门不被冲洗，，，关闭时阀芯不被冲洗，，，开启时阀芯球面沿阀座渐进，，，有用地切除结垢障碍，，，实现可靠密封。。它对两相混流易结垢固体析出的混流运送特殊有用。。
主要性能规范：：：
|
公称压力 |
0.6 |
1.0 |
1.6 |
2.0 |
2.5 |
4.0 |
5.0 |
6.4 |
10 |
|
|
壳体试验压力 |
0.9 |
1.5 |
2.4 |
3.0 |
3.8 |
6.0 |
7.5 |
9.6 |
15 |
|
|
高压密封试验 |
0.66 |
1.1 |
1.8 |
2.2 |
2.8 |
4.4 |
5.5 |
7.1 |
11 |
|
|
适用介质及温度℃ |
DYQ40型 |
水、、蒸汽、、纸浆等溶液t≤180℃ |
||||||||
|
DYQ40型 |
自然气、、煤气、、液化气、、原油、、重油 t ≤425℃ |
|||||||||
|
DYQ40型 |
溶液、、矿浆、、氧化铝粉、、煤粉、、煤灰、、含尘气体、、废渣等 t ≤300℃ |
|||||||||
☆上装偏心半球阀主要零件材质及代号
|
零件名称 |
DYQ40型 |
DYQ40型 |
DYQ40型 |
|
阀体 |
碳钢WCB/不锈钢CF8 |
碳钢WCB/不锈钢CF8 |
碳钢WCB/不锈钢CF8 |
|
阀杆 |
2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
|
阀芯密封副 |
WCB/CF8+Cr |
WCB/CF8+硬化合金钢 |
特种硬化合金钢质 |
|
阀座密封副 |
PTFE/Molon |
WCB/CF8+硬化合金钢 |
特种硬化合金钢质 |
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||||
|
L |
D |
K |
d |
b |
z-d0 |
Hw |
Hd |
||
|
1.0MPa |
100 |
229 |
220 |
180 |
156 |
22 |
8-φ18 |
330 |
380 |
|
125 |
254 |
210 |
210 |
184 |
22 |
8-φ18 |
345 |
405 |
|
|
150 |
267 |
240 |
240 |
211 |
24 |
8-φ22 |
370 |
440 |
|
|
200 |
292 |
295 |
295 |
266 |
24 |
8-φ22 |
405 |
470 |
|
|
250 |
330 |
350 |
350 |
319 |
26 |
12-φ22 |
480 |
540 |
|
|
300 |
403 |
400 |
400 |
370 |
26 |
12-φ22 |
520 |
580 |
|
|
350 |
430 |
460 |
460 |
429 |
26 |
16-φ22 |
570 |
630 |
|
|
400 |
530 |
515 |
515 |
480 |
26 |
16-φ26 |
630 |
710 |
|
|
450 |
580 |
565 |
565 |
530 |
28 |
20-φ26 |
690 |
770 |
|
|
500 |
660 |
620 |
620 |
582 |
28 |
20-φ26 |
740 |
820 |
|
|
600 |
840 |
725 |
725 |
682 |
34 |
20-φ30 |
840 |
940 |
|
|
700 |
900 |
840 |
840 |
794 |
34 |
24-φ30 |
960 |
1040 |
|
|
800 |
1000 |
950 |
950 |
901 |
36 |
24-φ33 |
1080 |
1180 |
|
|
900 |
1100 |
1050 |
1050 |
1001 |
38 |
28-φ33 |
1190 |
1280 |
|
|
1000 |
1200 |
1160 |
1160 |
1112 |
38 |
28-φ36 |
1310 |
1420 |
|
|
1200 |
1300 |
1380 |
1380 |
1328 |
44 |
32-φ39 |
1420 |
1530 |
|
|
1400 |
1500 |
1590 |
1590 |
1530 |
48 |
36-φ42 |
1540 |
1650 |
|
|
1.6MPa |
100 |
229 |
180 |
180 |
156 |
22 |
8-φ18 |
330 |
380 |
|
125 |
254 |
210 |
210 |
184 |
22 |
8-φ18 |
345 |
405 |
|
|
150 |
267 |
240 |
240 |
211 |
24 |
8-φ22 |
370 |
440 |
|
|
200 |
292 |
295 |
295 |
266 |
24 |
12-φ22 |
405 |
470 |
|
|
250 |
330 |
355 |
355 |
319 |
26 |
12-φ26 |
480 |
540 |
|
|
300 |
403 |
410 |
410 |
370 |
28 |
12-φ26 |
520 |
580 |
|
|
350 |
430 |
470 |
470 |
429 |
30 |
16-φ26 |
570 |
630 |
|
|
400 |
530 |
525 |
525 |
480 |
32 |
16-φ30 |
630 |
710 |
|
|
450 |
580 |
650 |
585 |
548 |
40 |
20-φ30 |
690 |
770 |
|
|
500 |
660 |
770 |
650 |
609 |
44 |
20-φ33 |
740 |
820 |
|
|
600 |
840 |
840 |
770 |
720 |
54 |
20-φ36 |
840 |
940 |
|
|
700 |
900 |
950 |
840 |
794 |
40 |
24-φ36 |
960 |
1040 |
|
|
800 |
1000 |
1050 |
950 |
901 |
42 |
24-φ39 |
1080 |
1180 |
|
|
900 |
1100 |
1125 |
1050 |
1001 |
44 |
28-φ39 |
1190 |
1280 |
|
|
1000 |
1200 |
1255 |
1170 |
1112 |
46 |
28-φ42 |
1310 |
1420 |
|
|
1200 |
1300 |
1485 |
1390 |
1328 |
52 |
32-φ48 |
1420 |
1530 |
|
|
1400 |
1500 |
1590 |
1590 |
1530 |
58 |
36-φ48 |
1540 |
1650 |
|
